Nguyên lý hoạt động giải trí của máy biến áp

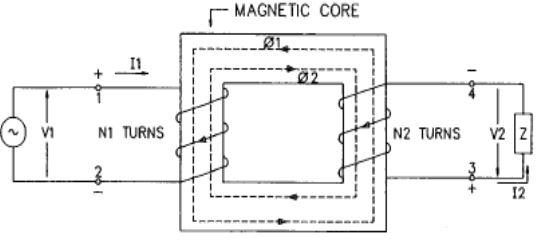

Máy biến áp hoạt động dựa theo nguyên lý cảm ứng điện từ
Bạn đang đọc: Các thông số kỹ thuật của máy biến áp – Mạch điện tử

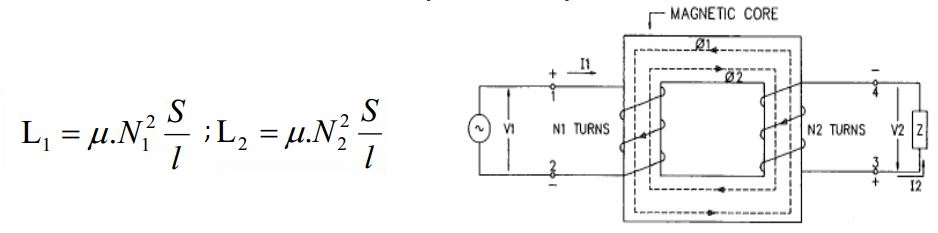

Công thức tính Hệ số tự cảm của cuộn sơ cấp, thứ cấp :
Khi dòng điện I1 biến thiên chạy trong cuộn sơ cấp tạo ra từ thông biến thiên, từ thông này liên kết sang cuộn thứ cấp và tạo ra điện áp cảm ứng eL trên cuộn thứ cấp theo hệ số tỉ lệ – hệ số hỗ cảm M. Lượng từ thông liên kết giữa cuộn sơ cấp sang cuộn thứ cấp được đánh giá bằng hệ số ghép biến áp K.
Các tham số kỹ thuật của máy biến áp
Cơ bản máy biến áp gồm 4 tham số sau : Hệ số ghép biến áp K ; Điện áp cuộn sơ cấp và cuộn thứ cấp ; Dòng điện sơ cấp và dòng điện thứ cấp ; Hiệu suất của biến áp .
Hệ số ghép biến áp K
Trong đó :
- M – hệ số hỗ cảm của biến áp
- L1 và L2 – hệ số tự cảm của cuộn sơ cấp và cuộn thứ cấp tương ứng
Khi K = 1 là trường hợp ghép lý tưởng, khi đó hàng loạt số từ thông sinh ra do cuộn sơ cấp được đi qua cuộn thứ cấp và ngược lại
Thực tế, khi K ≈ 1 gọi là hai cuộn ghép chặt K < < 1 gọi là hai cuộn ghép lỏng
Điện áp cuộn sơ cấp và cuộn thứ cấp
Điện áp cảm ứng ở cuộn sơ cấp và thứ cấp quan hệ với nhau theo tỉ số :
Trong đó N2 / N1 : Hệ số biến áp
- N1 = N2 thì U1 = U2 → biến áp 1 : 1 (cách ly)
- N2 > N1 thì U2 > U1 → biến áp tăng áp
- N2 < N1 thì U2 < U1 → biến áp hạ áp
Dòng điện sơ cấp và dòng điện thứ cấp
Công thức biểu lộ quan hệ giữa dòng điện ở cuộn sơ cấp và cuộn thứ cấp :
Hiệu suất của biến áp
Hiệu suất của biến áp là tỉ số giữa hiệu suất ra và hiệu suất vào tính theo %, trong đó :
- P1 – công suất đưa vào cuộn sơ cấp
- P2 – công suất thu được ở cuộn thứ cấp
- Ptổn thất – Công suất điện mất mát do tổn thất của lõi và của dây cuốn
Để giảm tổn hao nguồn năng lượng trong lõi sắt từ, dây đồng và từ thông rò người ta dùng loại lõi làm từ các lá sắt từ mỏng dính, có quét sơn cách điện, dùng dây đồng có tiết diện lớn và ghép chặt

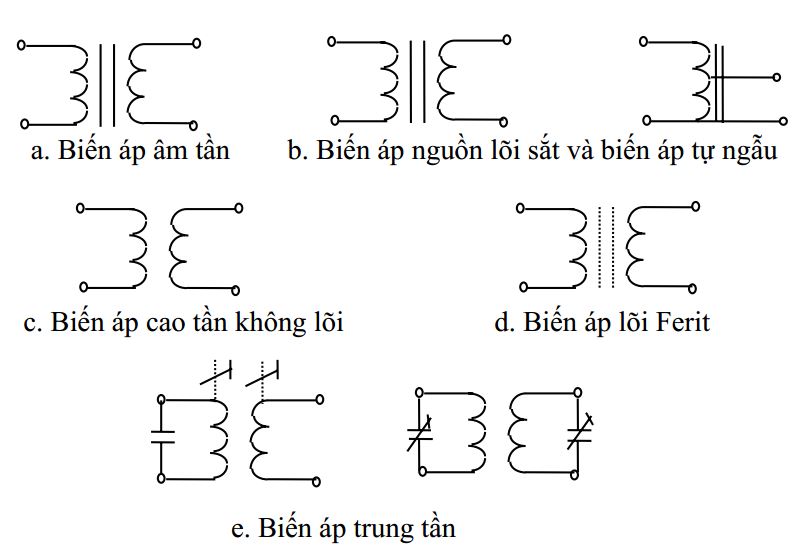

Ký hiệu của biến áp
Dựa theo cấu trúc và công dụng mà tất cả chúng ta ký hiệu các loại máy biến áp thành 7 loại sau :
Phân loại và ứng dụng
Ứng dụng :
- biến đổi điện áp xoay chiều
- dùng để cách ly giữa mạch các mạch điện (dùng loại biến áp có hai cuộn dây sơ cấp và thứ cấp cách điện với nhau)
- biến đổi tổng trở: dùng biến áp ghép chặt
- biến áp cao tần: dùng để truyền tín hiệu có chọn lọc (dùng loại ghép lỏng)
Phân loại theo ứng dụng :
- Biến áp cộng hưởng
- Biến áp cấp điện (biến áp nguồn)
- Biến áp âm tần
- Biến áp xung
